您的位置：首頁 > 技術(shù)中心

技術(shù)中心>>

PA612添加20%碳纖改性物性表參考

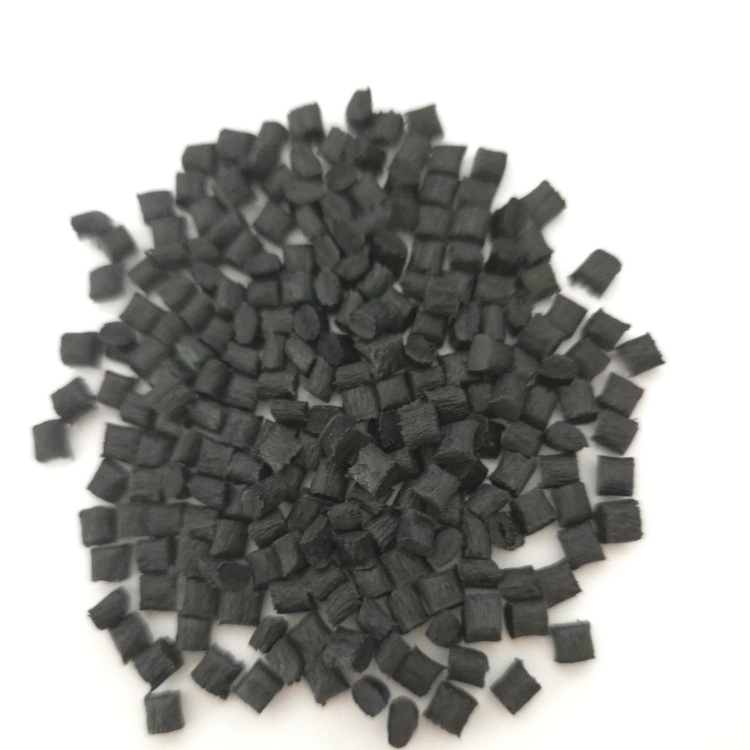

 PA612碳纖增強(qiáng) CF增強(qiáng)30% 阻燃碳纖尼龍612 高強(qiáng)度高模量

一、物理性能

性能 數(shù)值 測(cè)試標(biāo)準(zhǔn) 備注
密度 1.24–1.26 g/cm³ ASTM D792 比純 PA612 高約 15%
成型收縮率（3.2mm） 0.1–0.3 % ASTM D955 縱向 / 橫向差異明顯
吸水率（23℃，24h） 0.6–0.8 % ASTM D570 遠(yuǎn)低于 PA6/PA66
平衡吸水率 1.2–1.5 % — 長(zhǎng)期使用參考

二、機(jī)械性能（干態(tài) / 標(biāo)準(zhǔn)環(huán)境）


性能 數(shù)值 測(cè)試標(biāo)準(zhǔn) 備注
拉伸強(qiáng)度 150–180 MPa ASTM D638 純 PA612 的 2.5–3 倍
拉伸模量 8–10 GPa ASTM D638 剛性顯著提升
斷裂伸長(zhǎng)率 2–4 % ASTM D638 韌性下降
彎曲強(qiáng)度 200–230 MPa ASTM D790 抗彎能力強(qiáng)
彎曲模量 10–12 GPa ASTM D790 高剛度
簡(jiǎn)支梁缺口沖擊強(qiáng)度 3.5–5.0 kJ/m² ASTM D256 保持一定韌性
洛氏硬度（R 標(biāo)） 115–125 ASTM D785 表面硬度高

三、熱性能

性能 數(shù)值 測(cè)試標(biāo)準(zhǔn) 備注
熔點(diǎn) 175–185 ℃ DSC 加工窗口寬
熱變形溫度（HDT，0.45 MPa） 180–190 ℃ ASTM D648 耐熱大幅提升
熱變形溫度（HDT，1.82 MPa） 160–170 ℃ ASTM D648 高負(fù)荷下耐熱
長(zhǎng)期使用溫度 120–140 ℃ — 油 / 惰性氣體中可更高
線膨脹系數(shù) 2.5–3.5 ×10?? /℃ ASTM D696 尺寸穩(wěn)定性好

四、電氣與其他

性能 數(shù)值 測(cè)試標(biāo)準(zhǔn) 備注
體積電阻率 10?–10¹? Ω·cm ASTM D257 半導(dǎo)電 / 抗靜電
表面電阻率 10?–10? Ω/sq ASTM D257 適合 ESD 應(yīng)用
阻燃等級(jí) HB–V2 UL94 需特殊配方可達(dá) V0
耐化學(xué)性 優(yōu) — 耐油、燃料、多數(shù)溶劑

五、典型應(yīng)用

  • 汽車：結(jié)構(gòu)件、發(fā)動(dòng)機(jī)周邊、輕量化支架
  • 電子：連接器、散熱結(jié)構(gòu)、ESD 部件
  • 工業(yè)：齒輪、軸承座、耐磨滑塊
  • 航空 / 無人機(jī)：輕量化受力件

如果您有關(guān)于PA612添加20%碳纖改性物性表參考的需求或者疑問，可以撥打電話與我們共同探討交流，歡迎您的來電！

尼龍PA610樹脂 尼龍PA612樹脂 尼龍PA1010樹脂 尼龍PA1212樹脂    技術(shù)咨詢熱線：18602297376
查看：

地點(diǎn)：天津市和平區(qū)衛(wèi)津路財(cái)富大廈B11層 ??郵編：300070 sitemap.xml

電話：022 - 23447568 18602297376 ??天津立悅化學(xué)科技有限公司 ?郵箱：sales@lyuechem.com

版權(quán)所有? 2010-2024 津ICP備18001702號(hào)??天津谷騏科技有限公司 技術(shù)支持?津公網(wǎng)安備 12010102000573號(hào)
