透明尼龍是怎么得到的？

由于高分子主鏈具備一定的規(guī)整性，尼龍是半結(jié)晶聚合物，大多數(shù)呈現(xiàn)白色半透明外觀，像PA6是微黃半透明外觀，PA66是白色半透明外觀，PA610是奶白色半透明外觀等等，透光率在50%-80%之間。

后來(lái)由于汽車(chē)工業(yè)和電子工業(yè)的快速發(fā)展，尼龍的透明性不好限制了它在某些方面的使用，比如汽車(chē)油杯、熔斷器蓋、排氣管連接器、計(jì)量?jī)x表等器件。

于是在1960年，諾貝爾炸藥公司（Dynamit Nobel）率先研制出了透明尼龍，其透光率可達(dá)到90%。贏創(chuàng)在1988年收購(gòu)了諾貝爾火藥公司化學(xué)品部，從而獲得了透明尼龍的技術(shù)，后面發(fā)展為 Trogamid T系列。

隨后日本、美國(guó)、瑞士等也相繼進(jìn)行開(kāi)發(fā)。發(fā)展到今天，透明尼龍的品種已多種多樣。

那么，透明尼龍是怎么改性得到的呢？

尼龍的透明改性手段可主要概括為物理法和化學(xué)法兩種。

物理法是加入成核劑，使其晶粒尺寸減小到可見(jiàn)光波長(zhǎng)范圍，得到微晶態(tài)透明尼龍?；瘜W(xué)法是引入含側(cè)基或環(huán)結(jié)構(gòu)的單體，破壞分子鏈規(guī)整性，得到非晶態(tài)透明尼龍。

物理法兼顧了綜合性能和透明性，代表產(chǎn)品有贏創(chuàng) Trogamid CX系列，其組成是PA12，屬于微晶性聚合物，一方面由于微晶結(jié)構(gòu)帶來(lái)的抗應(yīng)力開(kāi)裂等良好力學(xué)性能，另一方面又不會(huì)不透明，透光率達(dá)到91%。

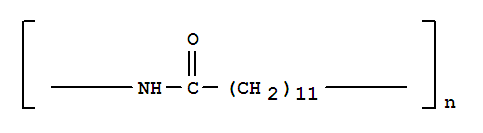

PA12分子式

化學(xué)法則以綜合性能降低換取了透明性，代表產(chǎn)品有杜邦公司的Zytel 330和Selar PA-3426，還有艾曼斯的Grilamid TR 55 等等。

由于環(huán)狀結(jié)構(gòu)或側(cè)鏈結(jié)構(gòu)的單體選擇較多，因此幾乎每個(gè)牌號(hào)的透明尼龍組成都不盡相同，這里舉例最常見(jiàn)、最大量的透明尼龍組成——PA TMDT（TMD為2，2，4和2，4，4-三甲基己二胺的混合物，T為對(duì)苯二甲酸），贏創(chuàng)的Trogamid T組成便是這兩個(gè)單體。

透明尼龍基本特性

—密度低（1.01-1.06）

—極低的吸水率

—超高的抗沖擊性能，在低溫狀態(tài)下，有著異常的抗沖擊性和抗缺口沖擊性能

—極低的摩擦系數(shù)：相對(duì)于PET、POM等材料具有更低的滑動(dòng)摩擦系數(shù)和干摩擦系數(shù)

—質(zhì)輕、拉伸強(qiáng)度好

—比熱大，能夠承受突發(fā)性的局部瞬間高溫

—介電性能良好，對(duì)滲透電流有阻抗作用

—耐燥熱性能好

—耐候性優(yōu)異

—耐化學(xué)腐蝕、耐油

—穩(wěn)定、經(jīng)久、使用壽命長(zhǎng)

—易于加工成各種形狀，可制成各種顏色

—可直接加工裝配

如果您有關(guān)于透明尼龍是怎么得到的？的需求或者疑問(wèn)，可以撥打電話與我們共同探討交流，歡迎您的來(lái)電！

尼龍PA610樹(shù)脂 尼龍PA612樹(shù)脂 尼龍PA1010樹(shù)脂 尼龍PA1212樹(shù)脂    技術(shù)咨詢熱線：18602297376
